    Как замерить давление ТНВД без сканера

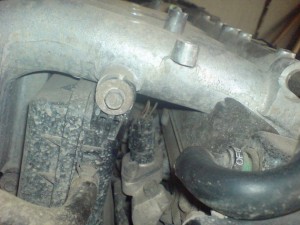

    Замерить давление ТНВД с помощью вольтметра очень просто. Датчик давления что на 4G15, что на 4G93 (обе версии GDI) находится на топливной рампе, та в свою очередь, под впускным коллектором.  Чтобы до него добраться снимаем пластиковую декоративную крышку двигателя.











    Как замерить давление ТНВД без сканера





    Для лучшего и гарантированного контакта на плюсовой провод прицепите иглу т.к. отверстие в разъеме тонкое. Разъем датчика имеет 3 провода, нам нужен центральный. Вставляем плюсовой щуп в отверстие откуда выходит провод из датчика. Минус цепляем на минус АКБ. Заводим машину. Выставляем на вольтметре напряжение до 10 В и смотрим показания.



    Таблица соответствия напряжения давлению ТНВД



    Вольт МПа
    2.1 2.9-31
    2.2 3.1-3.3
    2.3  3.3-3.5
    2.4  3.5-3.7
    2.5 3.7-3.9
    2.6 3.9-4.1
    2.7  4.1-4.3
    2.8  4.3-4.5
    2.9 4.5-4.7
    3.0 4.7-4.9
    3.1 4.9-5.1
    3.2 5.1-5.3



    Значения выделеные зеленым являются рабочими. Красные, неисправность ТНВД.
