Установка магнитолы в комплектации со штатной навигационной системой

Рано или поздно (возможно кто-то никогда) владельцы комплектаций со штатной навигационной системой MMCS задумываются о улучшении качества звука, нормальном радио, флешках или sd-картах в качестве источника музыки.

Итак, для того чтобы оставить штатную систему и поставить магнитолу нам понадобятся:

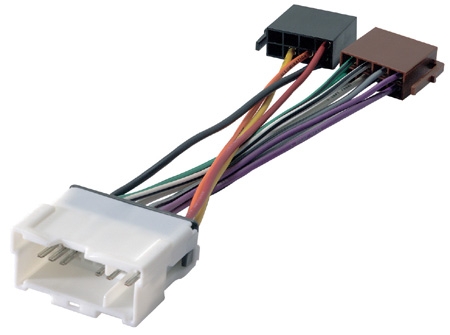

ISO переходник от lancer 9

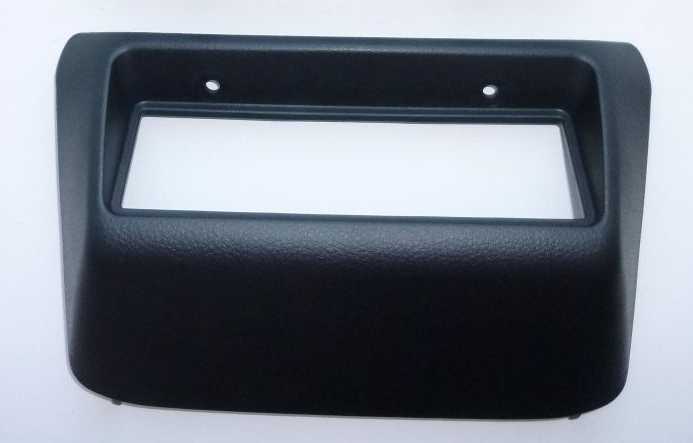

Рамка от климат-контроля вагонов в комплектации Touring и подобных

Разбираем панель по центру. Есть варианты с приводом под блоком-климат контроля, после снятия подключенный привод нужно убрать вглубь панели, главное чтоб он был подключен.

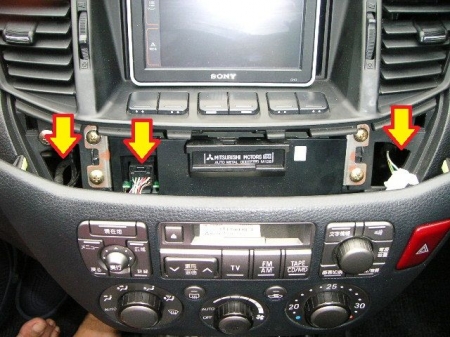

Снимаем панель климат-контроля и перед нами магнитола или MD-привод на котором находится нужный нам разъем.

 Откручиваем магнитолу и вытаскиваем ее.

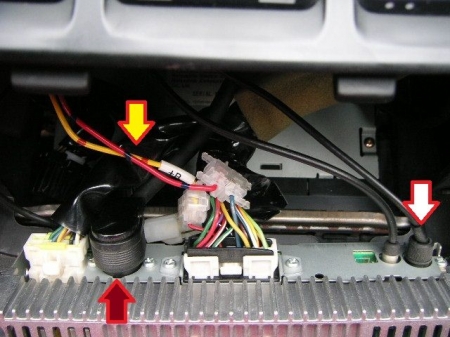

 На стрелки внимания не обращаем. Нам понадобится разъем который находится по центру, вынимаем его и антена, что самая правая.

На разъем надеваем переходник, подключаем его к нашей новой магнитоле и проверяем что все работает.

Затем, на переходнике находим провод АСС (обычно он помечен). Аккуратно надрезав или разрезав добавляем еще один провод. Далее нам нужно на конец нашего нового провода надеть контакт чтобы он одновременно замыкал 2 соседних контакта на штатной магнитоле. Я использовал концевик которым подключают динамики, предварительно заизолировав его. Типа таких

Его мы одеваем на штатную магнитолу сзади, в нижнем ряду 10 и 11 контакт (по центру). Важно взять именно АСС с разъема чтобы питание на штатную магнитолу подавалось именно в момент включенного зажигания. Если вы подадите постоянные +12 она будет работать постоянно используя аккумулятор.

Подключаем и проверяем. Работает наша новая магнитола, работает наша штатная система.

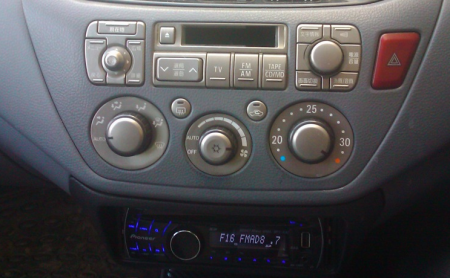

Подключаем антену и ставим все на место. В конечном итоге у нас будет выглядеть так:

На этом все, спасибо что прочитали.
